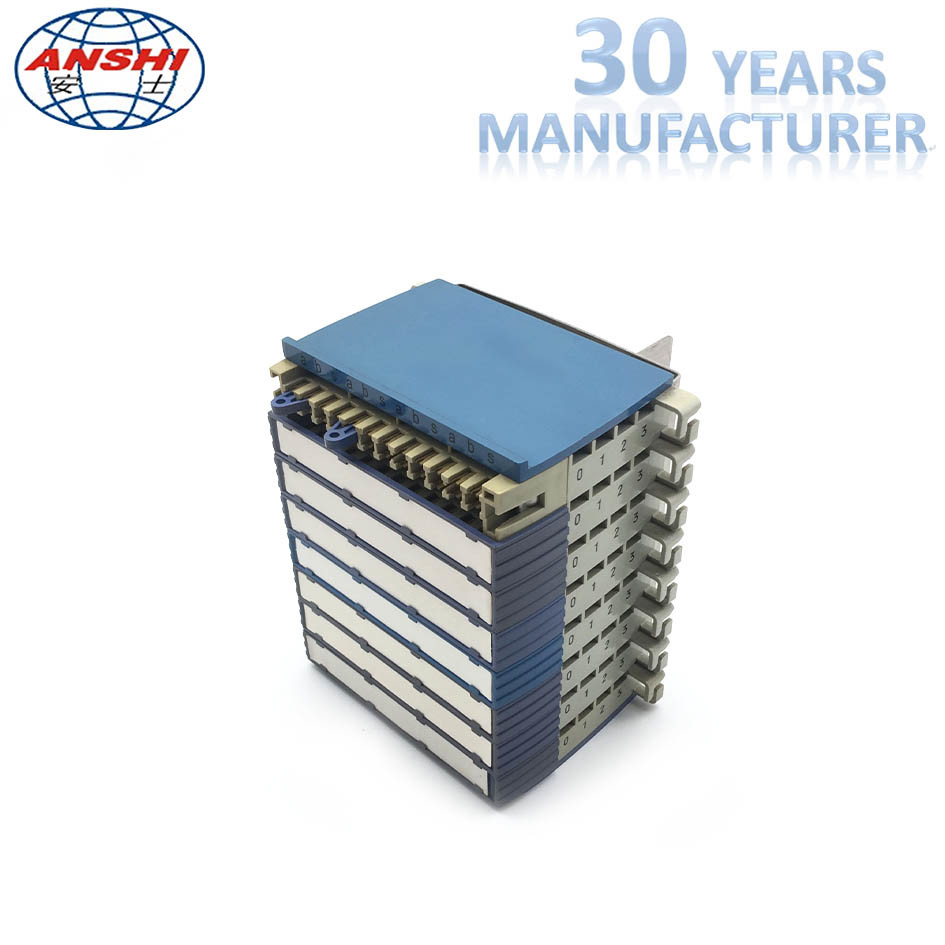

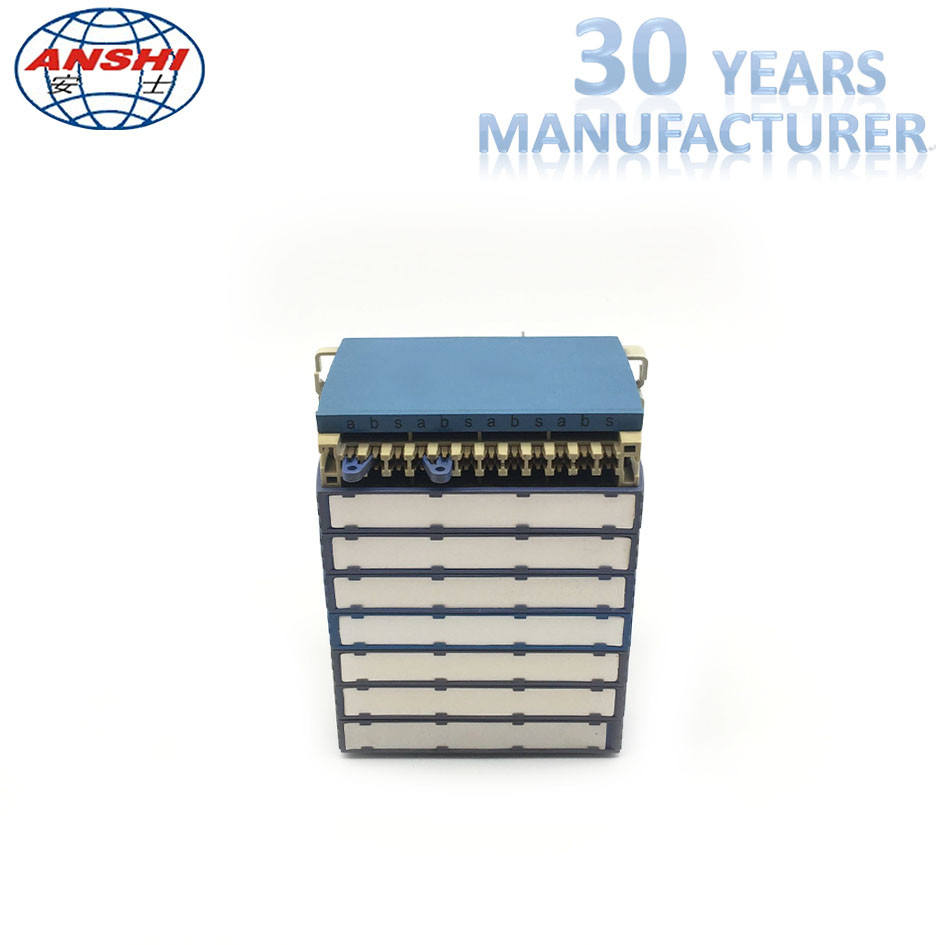

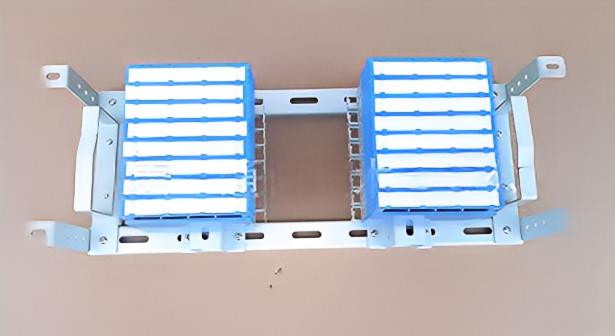

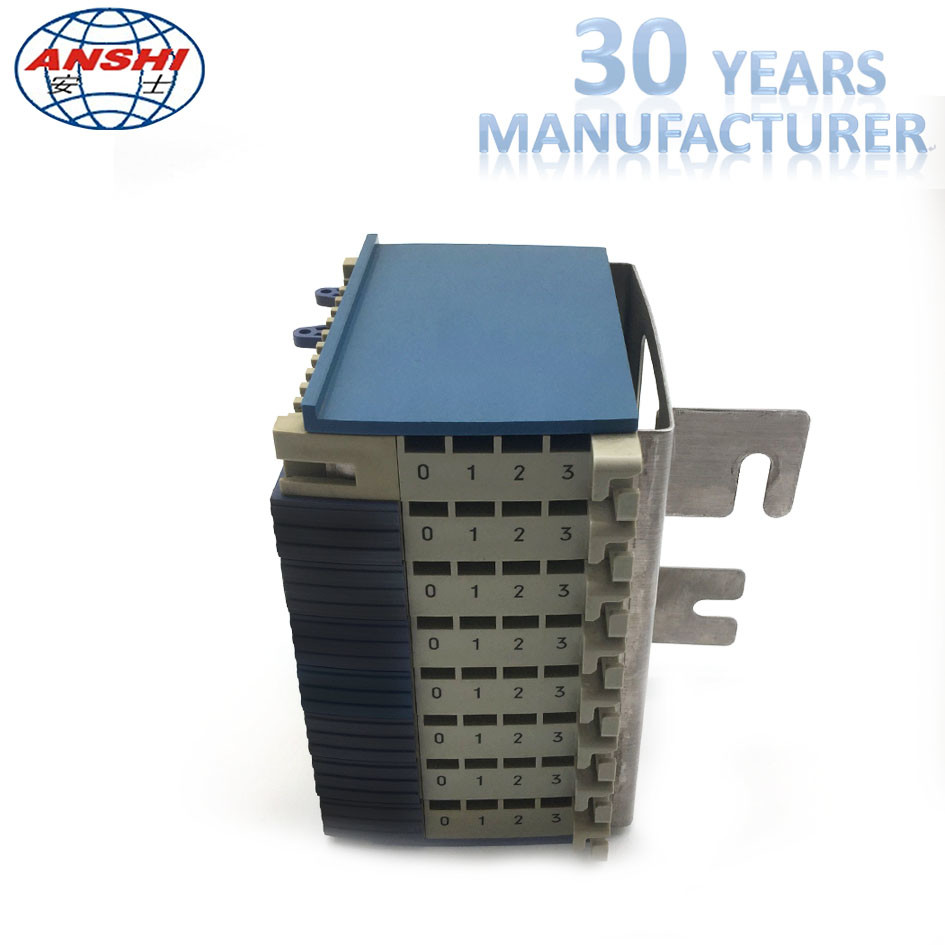

MPX286-16 120 color azul y blanco del marco de distribución de Digitaces del soporte de la pared de la unidad de sistema del ohmio 16

120 Ohm 16 Unidad de sistema de montaje de pared marco de distribución digital azul y blanco color

Las especificaciones principales/características especiales/datos técnicos:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, así como entre los equipos de reutilización digital.

1, con una estructura abierta, la superficie del marco se rocía con plásticos epoxi por electricidad estática, con una fuerte adhesión, se ve bien en forma y de color suave.Se ve bien en forma y limpio en el cableado."Gran capacidad, instalación conveniente, disposición flexible y construcción modulada.

2, Rate de trabajo: 2Mb/s

3, Impedancia de rendimiento: 120Ω (equilibrio)

4Resistencia intermedia entre los terminadores de caña: no más de 7 m ohm entre caña intermedia en las condiciones de examen estándar;

5, Relación de transmisión transversal: ≥ 60 dB ((50 kHz~3,1 MHz)

6, Pérdida de aislamiento: ≤ 0,4 dB ((50 kHz~3,1 MHz);

7, pérdida de ondas de retroceso: ≥ 18 dB ((50 kHz~3,1 MHz);

8, Resistencia intermedia: (AC)/1min sin punción ni arco.

a. ≥ 500V ((en las condiciones de examen estándar);

b. ≥ 500V ((Después de una temperatura alta-baja );

c. ≥ 250V (después de estar húmedo);

9, Resistencia de aislamiento entre el suelo de protección de alta tensión y el marco: (500V(DC)

a. ≥ 1 × 103 MΩ ((en las condiciones de examen estándar);

b. ≥ 1 × 102 MΩ ((Después de una temperatura alta-baja );

c. ≥ 1 × 20 MΩ ((Después de estar húmedo);

10Fuerza de extracción:

a. ≥ 24 días.0.4)

b. ≥ 38 días.0.5)

c. ≥ 52 días.0.6)

d. ≥ 96 días.0.8)

11, Vida: 200 veces

Los sistemas de conmutación controlados por programa, así como entre los equipos de reutilización digital.Condición del ambiente: -5-40 grados Celsius;Humedad relativa <85% (+30 grados Celsius) ;Presión atmosférica:70 a 106 Kpa

* Materiales: acero inoxidable y cobre, oro de cobre sobre níquel

* El rendimiento del anti quemado: PBT (UL94V-0) o ABS anti quemado (UL94V-0), Combustibilidad alcanzada según la norma GB/T 5169.7-1985;

* Características de construcción: adoptar diseño modular, con características de aspecto elegante y alta resistencia;

* Fuerza de extracción: bronce de estaño y plateado de plata (20-40 pulgadas), fuerza de extracción no inferior a 25N,

* Resistencia intermedia entre los terminales de caña: no más de 7 m ohm entre caña intermedia en las condiciones de examen estándar;

* Resistencia intermedia: no más de 3 m ohm en condiciones de examen estándar;

* Impedancia de rendimiento:120Ω (equilibrio)

* Tasa de trabajo: 2 Mb/s

* Resistencia de aislamiento:1000MΩ/500V ((DC)

* Resistencia a la tensión: sin averías o arco durante 1 minuto bajo 1KV ((DC)

* Relación de transmisión transversal:≥ 60 dB ((50KHz-210MHz)

* Pérdida de conexión: ≤ 0,4 dB (50KHz-210MHz)

* Pérdida de onda de retorno: ≥ 18 dB (50KHz-210MHz)
