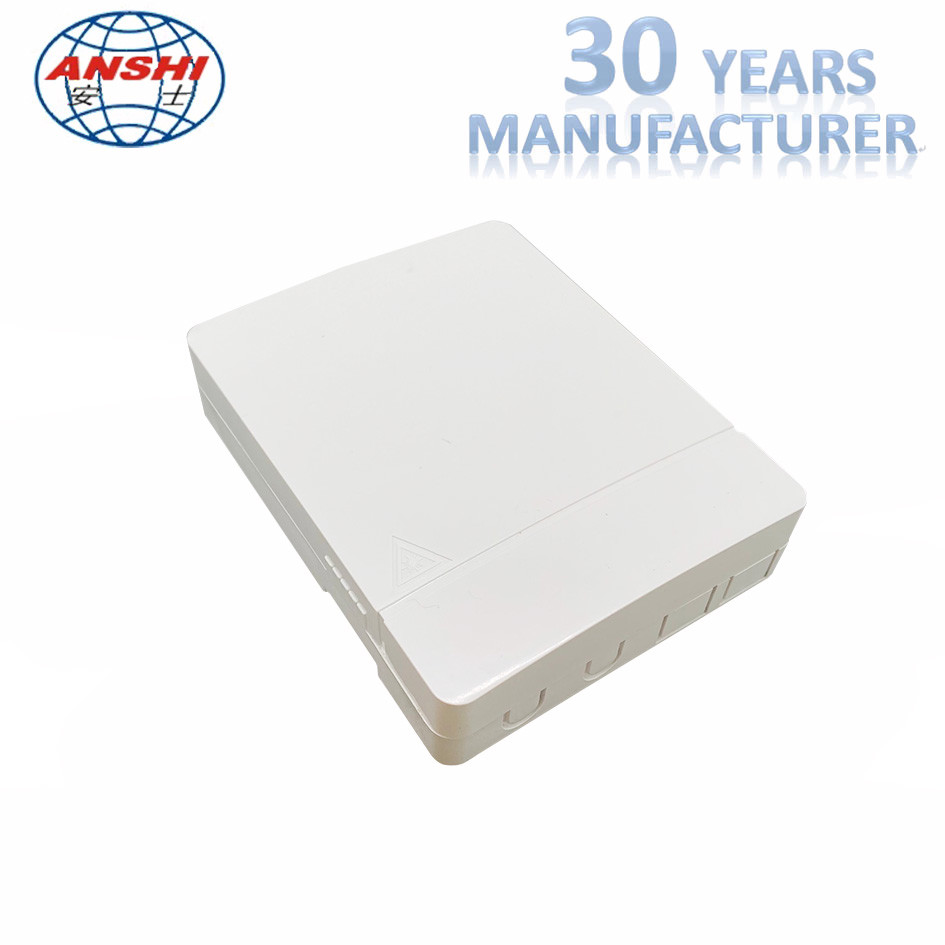

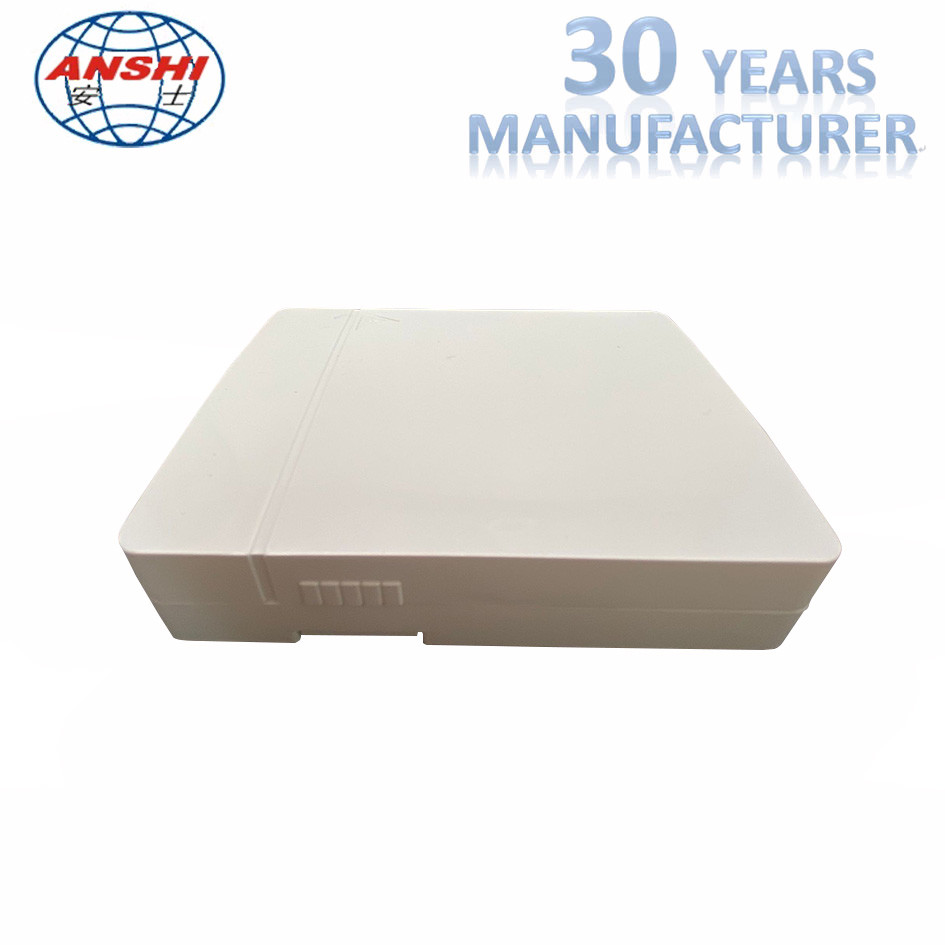

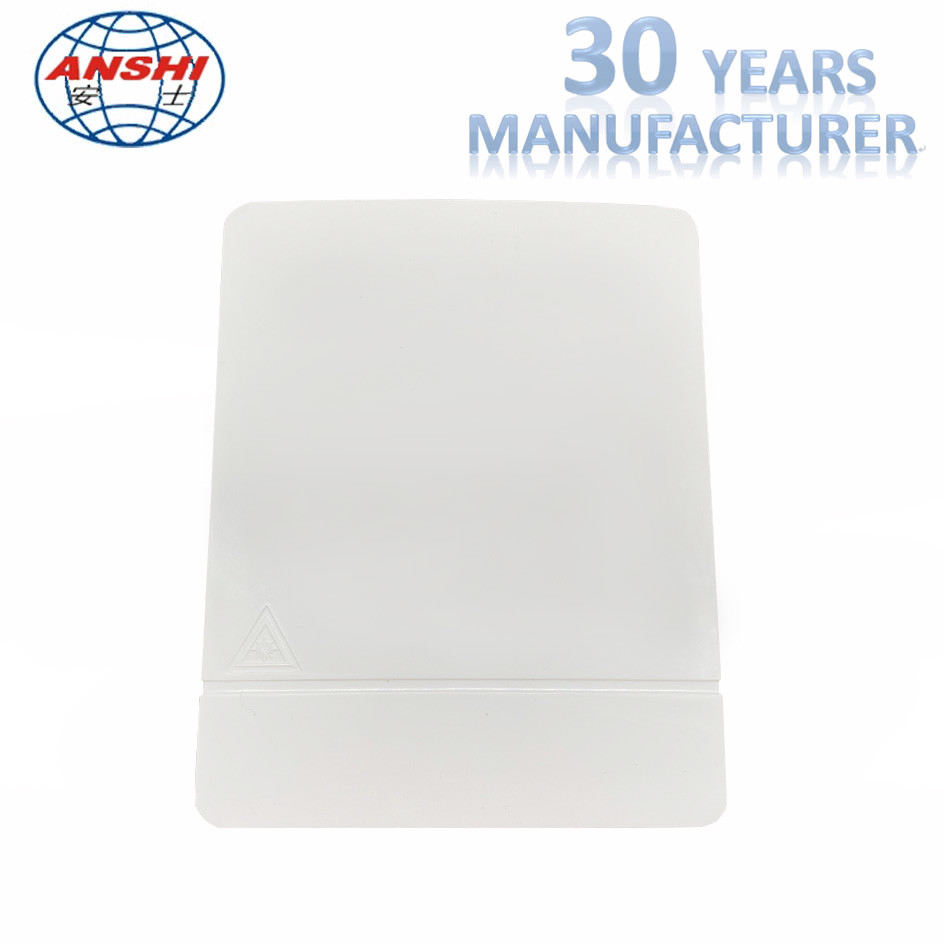

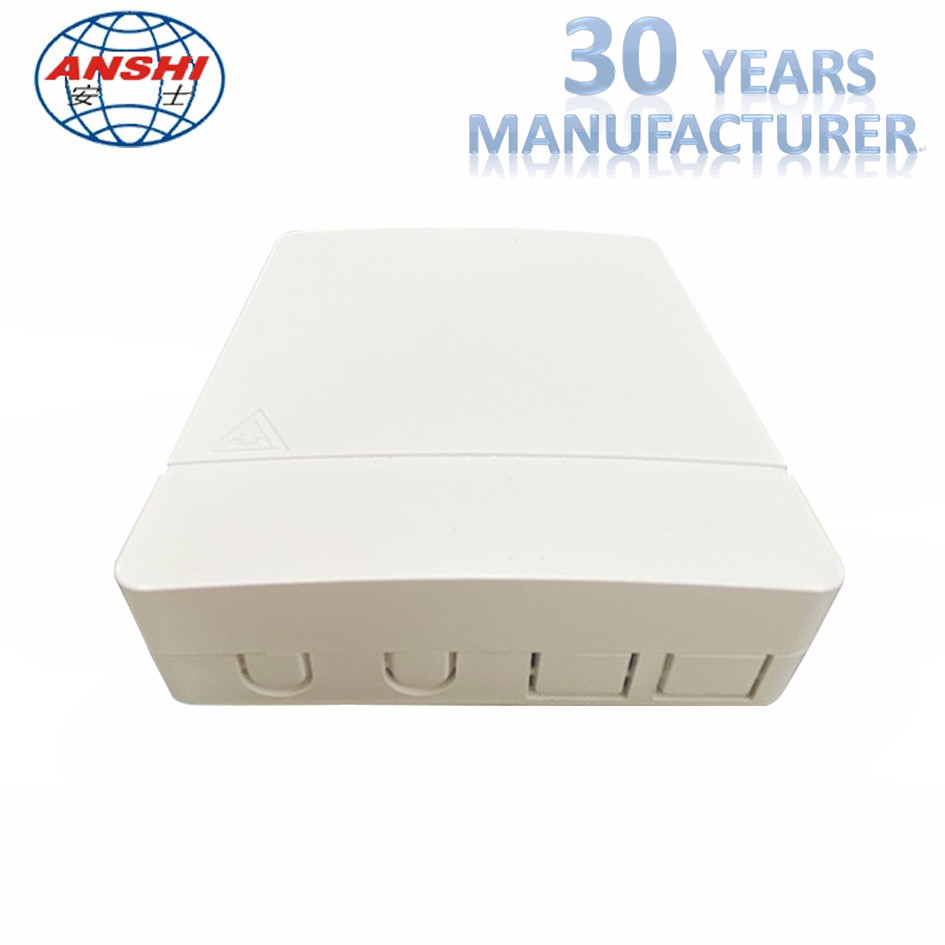

Material plástico de 8 de FTTH de la fibra óptica ABS portuarios de la caja terminal

Plástico interior portuario del ABS de la caja terminal de la fibra óptica de la caja de distribución de FTTH 8 mini

Introducción:

El modelo de FTTH de la caja terminal de la fibra óptica es un desarrollado recientemente de nuestra compañía para el uso de FTTH. La caja es ligera y compacta, especialmente conveniente para la conexión protectora de los cables y de las coletas de la fibra en FTTH.

1. Características de la caja

1,1 esta caja se podía utilizar para los usos montados en la pared y mesa-montados;

1,2 la base y la cubierta de la caja adopta el método del “uno mismo-clip”, que es fácil y conveniente de abrirse y cercano;

1,3 podía ser utilizado para los adaptadores tales como SC, FC, duplex del LC;

1,4 la capacidad máxima es 8 fibras;

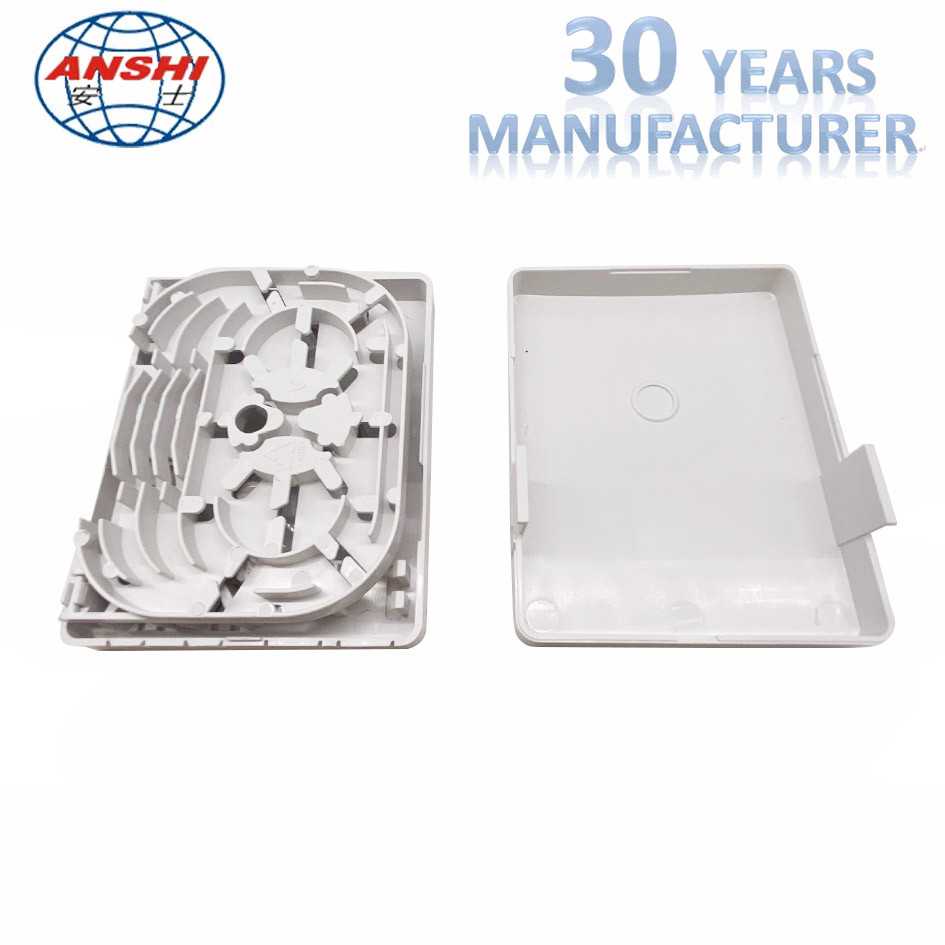

2. La ruta de la fibra y los componentes principales de la caja

3. Método de la instalación

3,1 abierto el paquete de la caja para comprobar todos los componentes. See que sigue Pic2 (el adaptador está como componente opcional.

3,2 la prensa la parte delantera de la caja, retira la cubierta y deslizarla al revés.

3,3 el cable de conexión interior de la fibra necesario para llevar en la ubicación que fijan la caja terminal, la longitud del desmontaje es el cerca de 120cm del extremo.

3,4 es conveniente para dos métodos de encaminamiento: la oscuro-encaminamiento y la derecho-encaminamiento, consideran la oscuro-encaminamiento el llevar en Pic6, consideran la derecho-encaminamiento el llevar en Pic7/8.

3,5 el cable exterior de la fibra lleva en bandeja de la fibra a través del mercado del cable de la bandeja como imagen 9/10.

3,6 instalando el adaptador, insertando el enchufe de la coleta, tomando la coleta a través en la bandeja del empalme. Como la imagen 11/12/13

3,7 el empalme según usual, y entonces puso el tubo protector del empalme en la ranura de la bandeja. Como la imagen 14/15/16

4. La instalación y el uso

4,1 según el tamaño del tamaño de la caja, perfore el agujero para M4 amplían el perno como Pic17/18.

4,2 golpeando el plástico para ampliar el perno en el agujero.

4,3 fijación la caja a emparedar con el perno de la rosca de tornillo 4×25 como imagen 20/21.

4,4 cubierta la bandeja y la caja terminal

5. Índices técnicos principales

5,1 temperatura ambiental: - 25°C~40°C;

5,2 capacidad máxima: 4 fibras;

5,3 tipos convenientes de cables de la fibra: 4 cables interiores de la fibra de las fibras;

5,4 dimensión: 150*110*30m m
