Módulo de IP55 STB sin pares interiores/al aire libre de la protección, 20 del módulo de VX

20 pares del suscriptor del bloque de terminales STB de descenso del alambre de la caja de distribución sin la protección

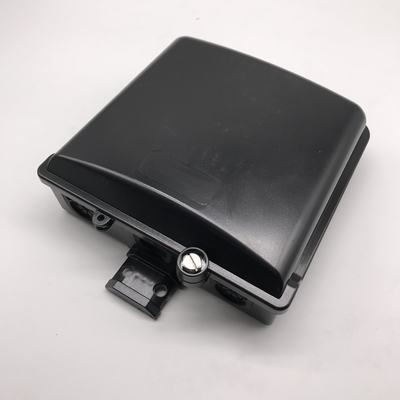

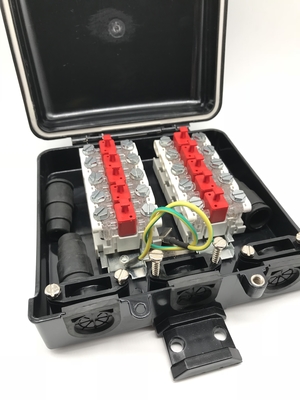

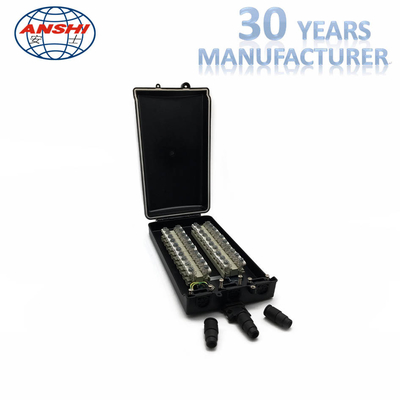

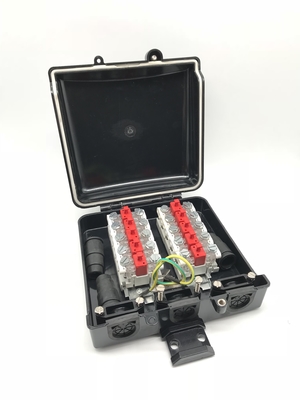

Las viviendas terminales son una familia de recintos que se puedan utilizar a los bloques de terminales del environmentallyprotect 10, 15, 20, 25 o 30. Cada vivienda incluye un carril estándar del estruendo para montar el blocksalong terminal con todo el hardware que pone a tierra. Una cantidad suficiente de sitio se proporciona para hacer terminaciones del alambre de descenso mientras que el thehousing ofrece un diseño pequeño, compacto y visualmente atractivo. Las viviendas se pueden pedir con o los withoutterminals, pre-tropezados o sin el cableado del trozo. Los ojales de goma son incluidos en todos los puertos de la entrada y de la salida del cable de alambre de descenso.

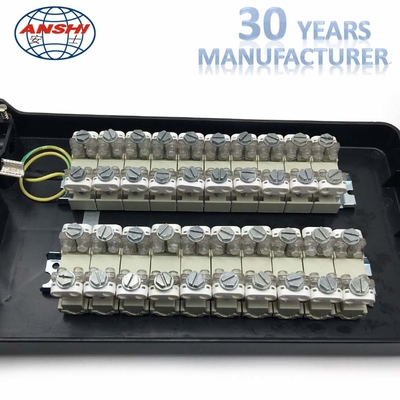

El módulo de STB proporciona un punto de conexión entre un par del cable del intercambio-lado y
un par de la distribución. Incorpora 10 puntos enchufa el módulo para proporcionar continuidad
y una gama de otras opciones.

Las viviendas terminales multi-Serivce son especialmente funcionales en ésa hasta que 20 pares se pueden terminar dentro del recinto mientras que hasta 200 pares se pueden “colocar por”, una técnica que elimine la necesidad de una junta adicional o el cierre en gran proximidad a la vivienda terminal.

Características
Diseño rugoso, compacto.
Moldeado del plástico resistente de alto impacto y ULTRAVIOLETA.
Peso ligero y cosméticamente el apelar.
Todas las piezas de metal de materiales anticorrosivos
Toda la vinculación y hardware el poner a tierra incluido.
Los ojales de goma incluidos para toda la entrada/salida del cable viran hacia el lado de babor.
Carriles estándar del estruendo incluidos.
Dobles del carril del estruendo como punto de la tierra.
De fácil acceso a ambos lados de los bloques de terminales.
Mínimo ciclo de vida de veinte años probado.
Configuraciones
Se instalan previamente los terminales completamente poblados, protegidos o desprotegidos y cable listo.

Se recomienda especialmente para:
1. conexiones al aire libre donde están extremadamente agresivas las condiciones ambientales.
2. terminaciones donde las características del desarrollo del usuario requieren la flexibilidad futura en términos de tipo de protección o de capacidades de filtración.
Capacidad conductora de corriente
20 A, 10 A por el conductor por 10 minutos por lo menos, sin causar la deformación al módulo
Resistencia de aislamiento
Atmósfera seca: Atmósfera de la humedad >1010 (ASTM D618, procedimiento F): Niebla de la sal >1010: (ASTM B117) >109
Inmersión en agua: (15 días en la solución del NaCl del 3%) TELCORDIA TR-NWT-000975 (antes Bellcore) >109
El contacto resistanceRmaterial + Rbridge entra en contacto con + aumento de los contactos <10 m=""> de Rwire en pruebas climáticas del resistanceAfter del contacto: <2> Fuerza dieléctrica >3,000 VDC para 1 minuto
Características mecánicas
La tierra del protector contactTinned latón duro contactTinned continuidad de cobre amarillo dura
La fibra de vidrio retardataria del bodyFlame enchufable del módulo (UL94) reforzó el policarbonato
Anillo o enchufable EPDM del sealantGel del módulo
Continuidad interna de la configuración COMO STB 260 V GDT230 V GDTAS-STB-P
